一、機床性能及結構

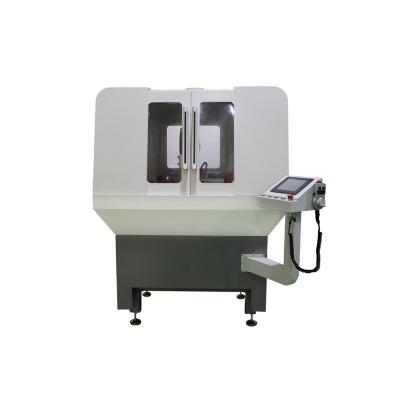

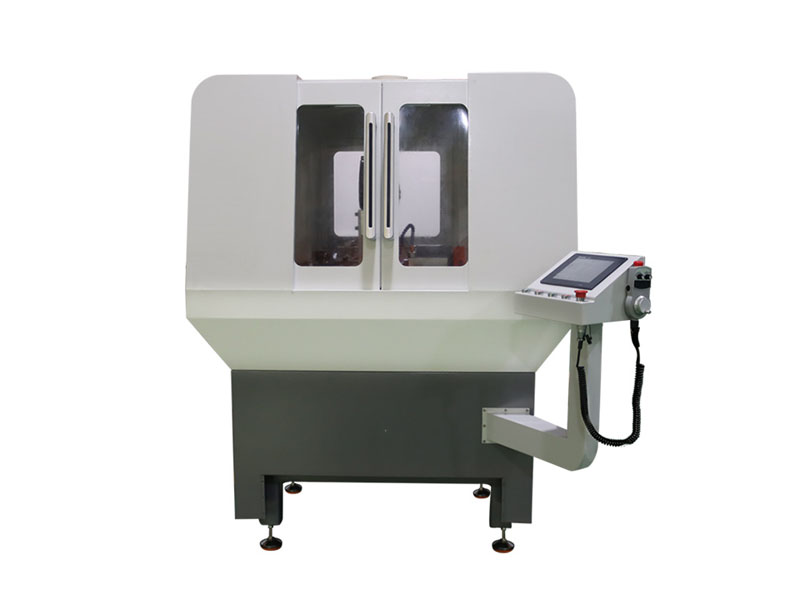

1、QD220數控外徑?jīng)_子機,采用全自動上料自動磨削結構方式,可自動上料磨削等直徑?3- ?10mm段差外圓, 及過渡部位。
2、產品配置新代系統,宏程序加工磨削,使設備操作應用,更換規格更加簡單。
3、磨削夾持方式采用滾輪壓緊傳動,方式。
4、同時機床有自動冷卻裝置和可選購吸霧裝置。
5、機床正面活動拉門、左右及后面有維修門。
二、磨削程序簡介
1)、該程序設計有針對段差磨削的變量界面,采用變量編程、段差數及段差直徑可隨機設定。
2)、段差倒錐、錐面及倒角,可用成形砂輪方式磨削,也可采用兩軸插補的方式磨削。
3)、控制系統對用戶開放,用戶可根據需要設計程序磨削類似段差外圓的回轉體零件。
砂輪架左右移動有效行程 Z軸 | 70mm |
砂輪架前后移動有效行程 X軸 | 40mm |
砂輪軸轉速 | 6500rpm |
砂輪線速度 | 18~35m/s |
砂輪主軸功率 | 750W |
砂輪尺寸(金剛石砂輪) | 100×25.4×20mm |
工件頭架中心高 | 105mm |
工件頭架A軸轉速(變頻調速) | 0-500rpm |
工件磨削直徑范圍 | ?3—?10mm(自動) |
工件磨削最大長度 | 100mm |
工件主軸徑向跳動 | ≤0.005mm |
磨頭主軸徑向跳動 | ≤0.005mm |
X軸分辨率 | 0.00lmm |
Z軸分辨率 | 0.00lmm |
機床外形尺寸 | 1750(長)×1700(寬)×1850(高)mm |
機床重量 | 850KG |
X軸重復定位精度 | ≤0.005mm |
Z軸重復定位精度 | ≤0.01mm |
電源 | AC380V/三相五線/50HZ |
