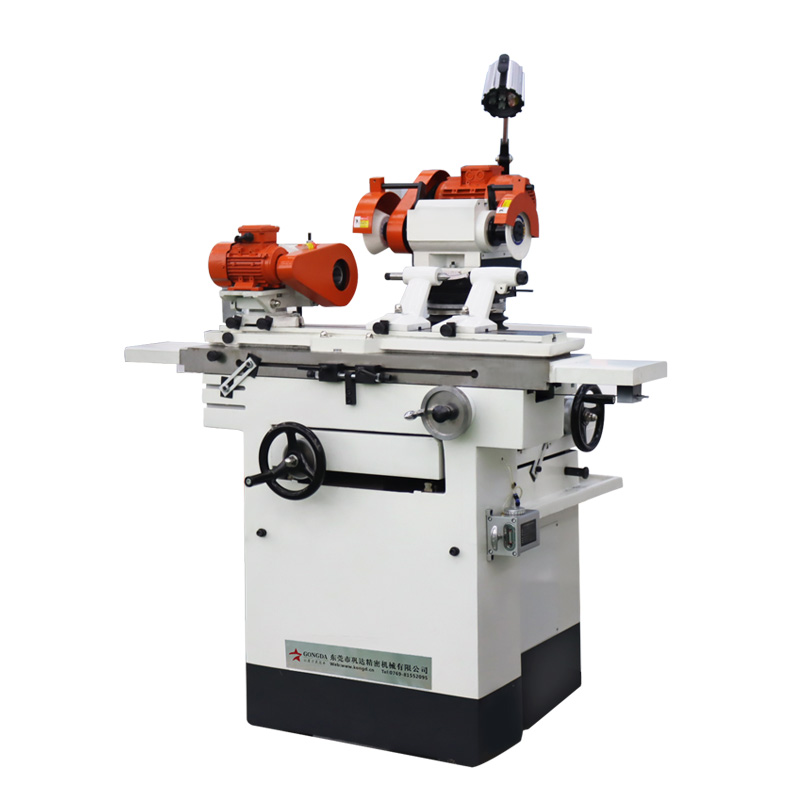

產品特點:

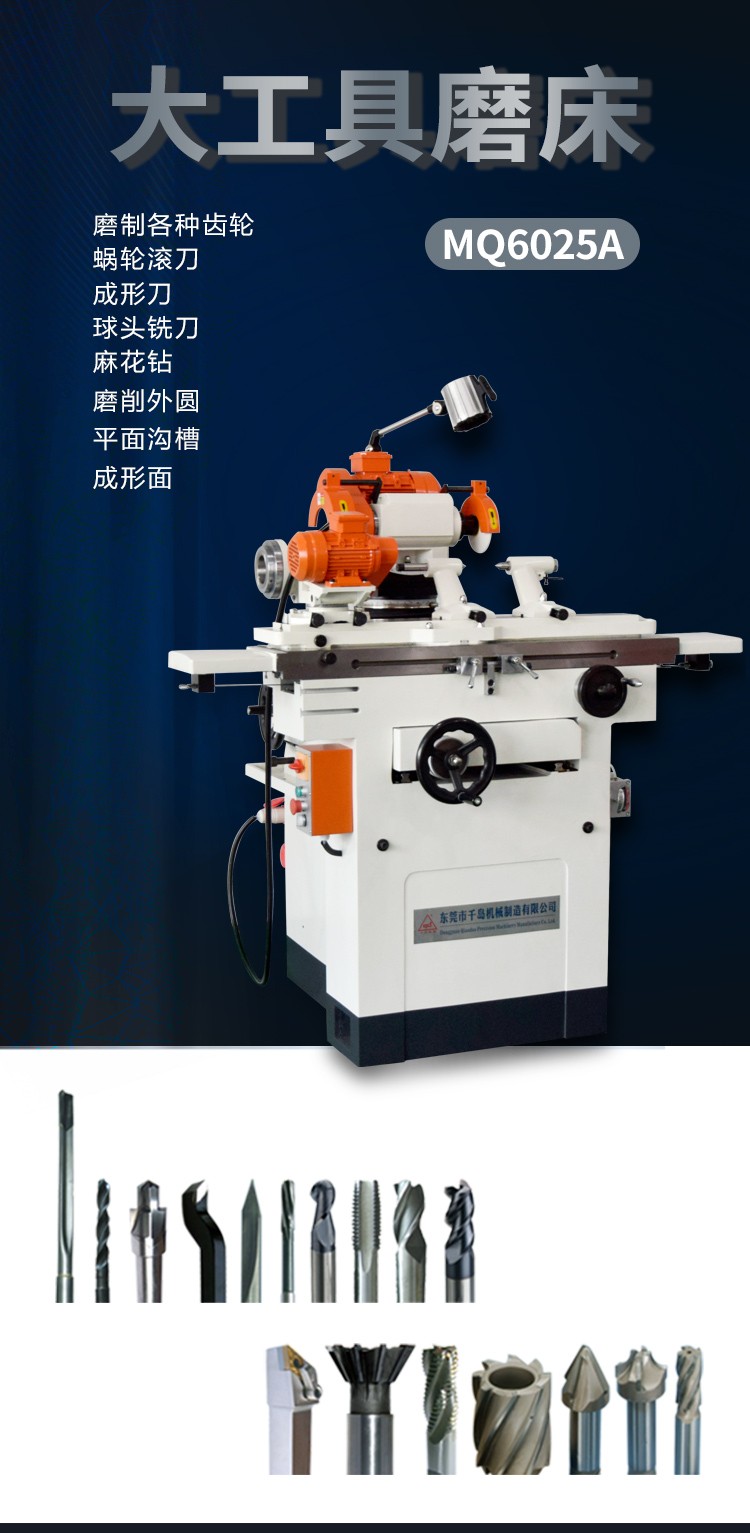

1、MQ6025A適用于刃磨高速鋼,硬質合金或其他材料的刀具,同時也便于磨削外圓,平面溝槽和成形面等。搭配特殊附件,可以磨制各種齒輪,渦輪滾刀,成形刀,球頭銑刀,麻花鉆,墜鉸刀等。

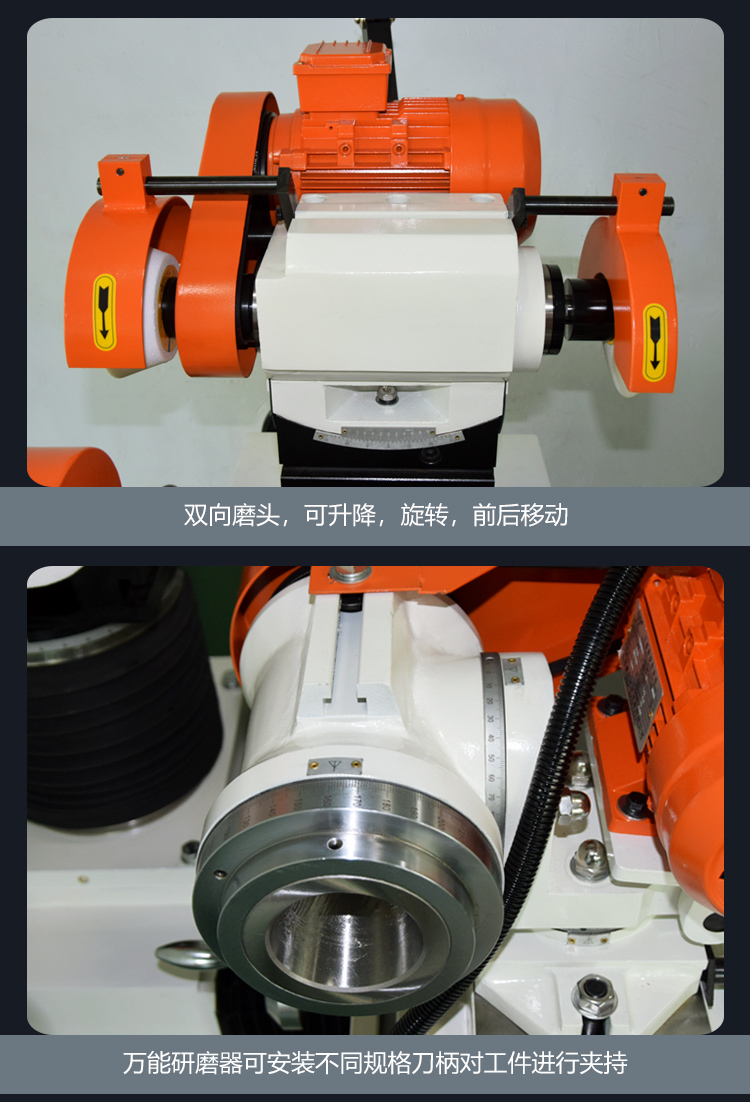

2、砂輪架構靈活,可做二度空間調整,工作頭架可做雙向回轉,并且具有標準一端NT50和一端莫氏5#錐孔,便于裝置各種刀具和夾具。

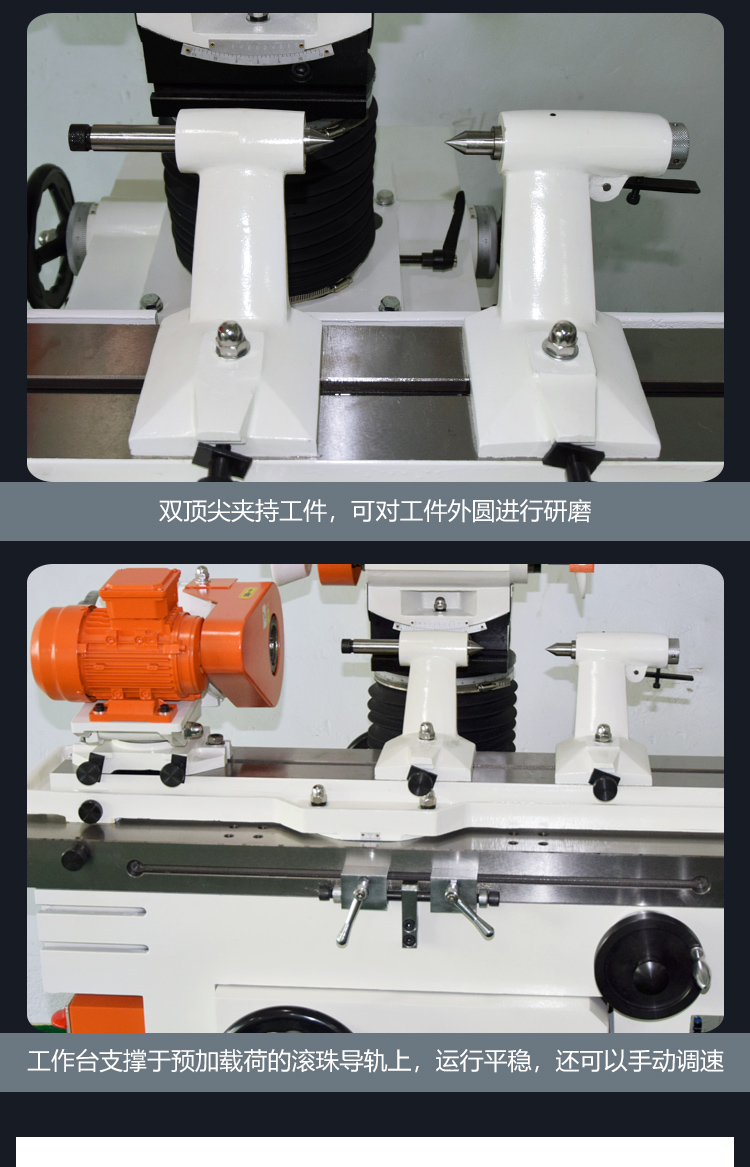

3、工作臺支撐于加載負荷的直線導軌上,運行平穩精確。
技術參數 | MQ6025A | |
在頂尖上工件回轉直徑 | 250mm | |
前后頂尖距距離 | 630mm | |
工作臺面尺寸(長x寬) | 940x135mm | |
工作臺縱向移動量 | 480mm | |
工作臺回轉角度 | 120°(60°) | |
磨頭(或溜板)水平方向移動量 | 230mm | |
磨頭中心高 | 120-122mm | |
砂輪中心線對頂尖中心線間距離min | 50mm | |
砂輪中心線對頂尖中心線間距離max | 280mm | |
砂輪中心線到工作臺的中心高 | 320-328mm | |
磨頭垂直方向移動量 | 230mm | |
砂輪中心線對頂尖中心線上升 | 175mm | |
砂輪中心線對頂尖中心線下降 | 55mm | |
磨頭回轉角度在水平面內 | 360° | |
磨頭回轉角度在垂直平面內 | 30°(±15°) | |
主軸末端錐度 | 莫氏5#錐度 | |
磨頭電動機(50HZ) | 功率 | 0.85/1.1KW |
轉速 | 1400/2800轉/分 | |
磨頭主軸轉速 | 3050/6095轉/分 | |
磨外圓附件電動機(50HZ) | 功率 | 0.25KW |
轉速 | 1400轉/分 | |
機床尺寸(長x寬x高) | 1460X1102X1240(mm) | |
機床重量 | 940kg |
