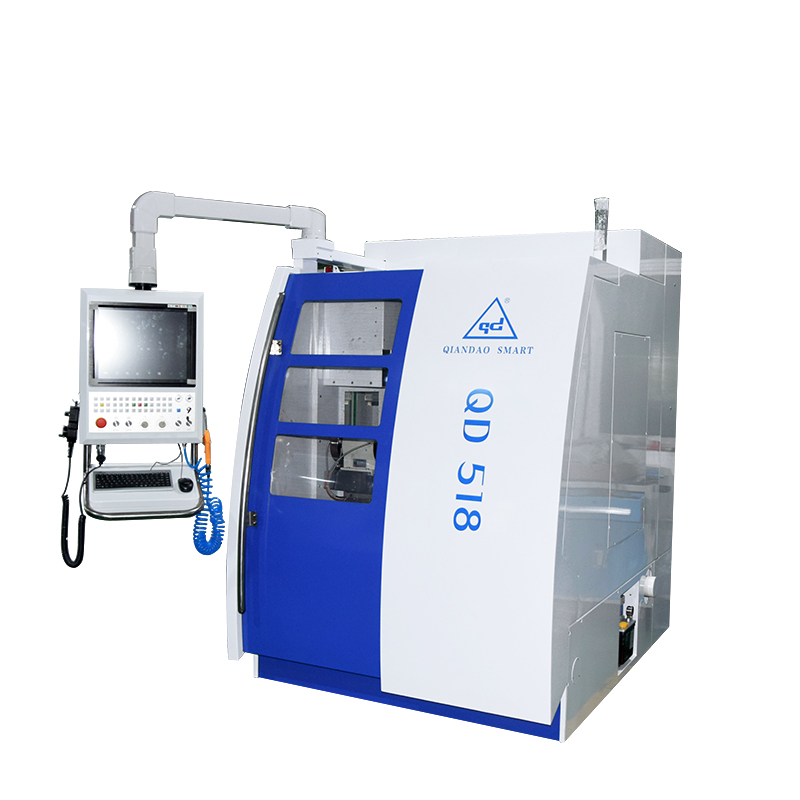

QD518 是千島公司新研發的五軸五聯動數控工具磨床,是一款高性價比刀具磨床,適用
于生產或修磨各類銑削類刀具、鉆削類刀具、牙科手術刀具、成形刀具等。
機床造型簡潔,人機界面友好,機座為人造礦物質構件,穩定性好。
機床采用高精度、同步直驅變頻電主軸,設有單組砂輪法蘭及雙組砂輪法蘭(雙組砂輪為
砂輪庫自動換取砂輪組),每組法蘭可同時裝 2~4 片砂輪,根據磨削工藝,砂輪組換位快捷,
可充分滿足各種刀具磨削需求。
工件主軸采用 dd 直驅,肖柏林夾頭體及筒夾,工件自動夾緊。
東莞市千島機械制造有限公司
機床采用新代 210MA-5E 五軸聯動控制系統及伺服單元、采先鋒精密測頭、德國 INA 精密
滾動線軌及日本 NSK 滾珠絲杠,確保了機床的優越性能和工作精度。
機床采用全封閉外觀(正面活動拉門、左右兩側設有維修門)、擺臂式操控面板、手持電子
手輪、專用啟停按鈕、配置自動油冷機及工件冷卻控制裝置、配置自動潤滑裝置及吸霧接口、
報警蜂鳴器、配置電器箱冷卻空調,使機床的操作、保養、維護變動簡單方便。
機床型號 | QD518 |
數控系統 | 新代 210MA-5E |
夾頭夾緊工件范圍 | Φ1-Φ12.7mm |
最大加工工件直徑 | 6.35 mm |
磨削最大工件長度 | 100mm |
工件主軸中心高 | 157mm |
最大加工工件槽深 | 3mm |
最大工件重量 | 3Kg |
磨頭擺動最高轉速(C 軸) | 30rpm |
磨頭主軸轉速(變頻調速) | 1000-12000rpm |
工件主軸轉速(A 軸) | 200rpm |
直線軸快速移動速度 | 15m/min |
工件頭架垂直升降行程(Z 軸) | 145mm |
工作臺行程- X 軸 | 160mm |
工作臺行程- Y 軸 | 160mm |
C 軸旋轉范圍 | 205 ° ( +35 ° ~-170°) |
磨頭最大功率(直驅電主軸) | 10KW |
氣缸推力范圍 | 750-800kg |
工件主軸徑向跳動 | ≤0.005mm |
磨頭主軸徑向跳動 | ≤0.005mm |
直線軸分辨率 | 0.00lmm |
旋轉軸分辨率 | 0.00l° |
砂輪尺寸(CBN/金剛石) | Φ50~Φ125mm |
機床電源 | AC 380V 50HZ 三相 |
機床功率 | 18.5 KW |
機床尺寸 | 1625×1990×1982 |
機床重量 | 2.5T |
